電動蝶閥與氣動蝶閥型號和規格上的區別
電動蝶閥的規格型號
電動蝶閥規格型號很多，根據口徑，壓力，材質，結構形式，連接方式，使用介質的不同，型號也會承現不同，比如我們經常生產和用到的的有一下幾個常見的規格型號
如:
編制號:D943H 名稱:硬密封電動法蘭蝶閥
編制號:D941X 名稱:軟密封電動法蘭蝶閥
編制號:D973H 名稱:硬密封電動對夾蝶閥
編制號:D971X 名稱::軟密封電動對夾蝶閥
還有D961X 軟密封焊接電動蝶閥 D961H 硬密封焊接電動蝶閥 等等
圖示如下:
|
|
|
|

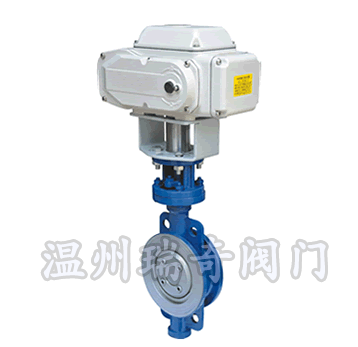

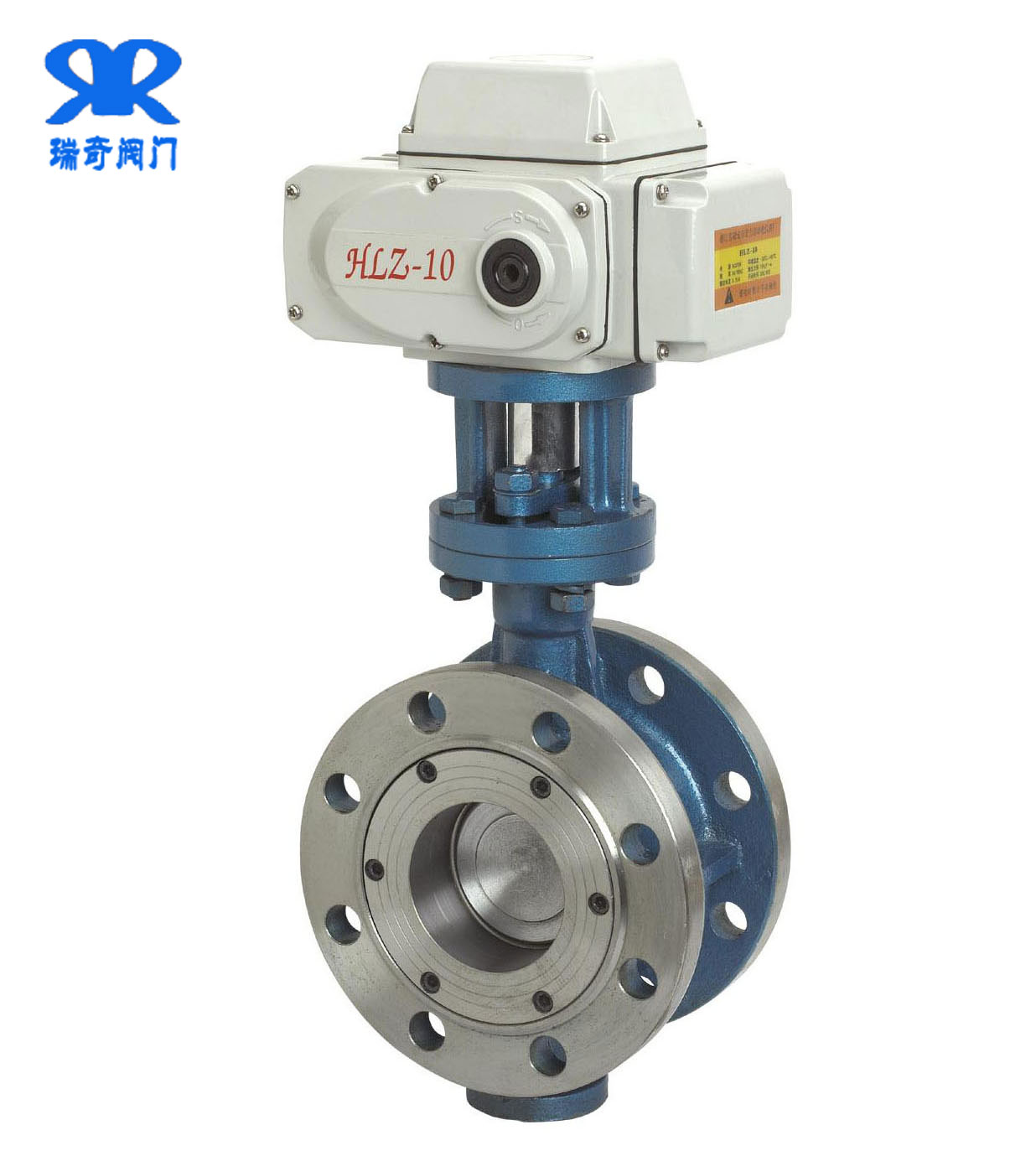

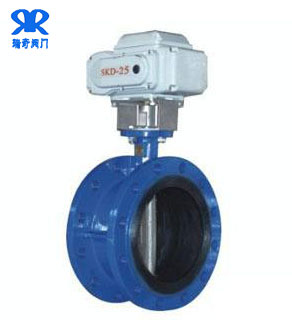

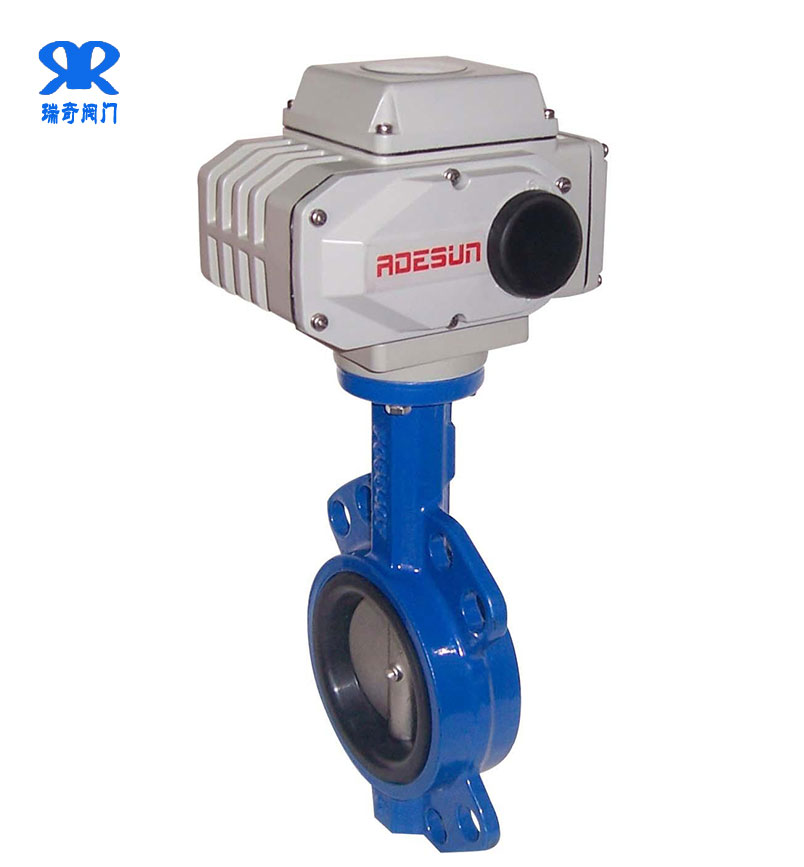

| D943H-硬密封電動法蘭蝶閥 | D941X軟密封電動法蘭蝶閥 | D973H-硬密封電動對夾蝶閥 | D971X-軟密封電動對夾蝶閥 |
氣動蝶閥的規格型號
氣動蝶閥規格型號很多，根據口徑，壓力，材質，結構形式，連接方式，使用介質的不同，型號也會承現不同，比如我們經常生產的有
型號如:
編制號:D643H 名稱:硬密封氣動法蘭蝶閥
編制號:D641X 名稱:軟密封氣動法蘭蝶閥
編制號:D673H 名稱:硬密封氣動對夾蝶閥
編制號:D671X 名稱::軟密封氣動對夾蝶閥
D671H硬密封對夾氣動蝶閥
電動蝶閥和氣動蝶閥的區別
電動蝶閥概述：
屬于電動閥門和電動調節閥中的一個品種。電動蝶閥銜接方法主要有：法蘭式和對夾式；電動蝶閥密封情勢主要有：橡膠密封和金屬密封。電動蝶閥顛末過程電源旌旗燈號來節制蝶閥的開關。該產物可用做管道體系的堵截閥，節制閥和止回閥。附帶手動節制裝配，一旦呈現電源差錯，能夠或者或者暫時用手動操縱，不至于影響應用。
電動蝶閥工作原理：
工作電源通常有：AC220V，AC380V等。輸入信號：4~20mA 0~10v等弱電信號。由調節型電動執行器和閥桿銜接調試好以后；以電能作為驅動力來驅動蝶閥閥板，作0~90°部分反轉回轉運動。接收工業自動化控制系統的4~20mA信號來精確控制閥門開關度，從而達到流量、溫度、壓力等不同需求參數的調節和控制。
氣動蝶閥概述：
氣動蝶閥是由氣動履行器和蝶閥構成。氣動蝶閥是用隨閥桿遷移轉變的圓形蝶板做啟閉性，以完成啟用舉措的氣動閥門主要做截斷閥應用，亦可計劃成具備調理或段閥兼調理的功效，今朝蝶閥在高壓大中口徑管道上的應用越來越多。氣動蝶閥分類：不銹鋼氣動蝶閥，硬密封氣動蝶閥軟密封氣動蝶閥，碳鋼氣動蝶閥。
氣動蝶閥工作原理：
由氣動執行機構和蝶閥連接組成，氣動蝶閥是通過壓縮空氣進入氣動執行機構驅動執行器帶動圓型的蝶板做90°旋轉運動，來作為管道開關和調節流量使用。氣動蝶閥是通過0-90度的啟閉作為工作原理。即為0度為全關狀態，90度為全啟狀態。在氣動執行器上添加定位器，輸入相應的信號，可對蝶閥碟版進行0-90度的任意調節。
氣動對夾蝶閥
執行器對比：
執行器是自動化技術工具中接收控制信息并對受控對象施加控制作用的裝置。執行器按所用驅動能源分為氣動、電動和液壓執行器三種，電動執行器與氣動執行器是為目前的主流執行器。我們貫良閥門就為大家分析電動執行器與氣動執行器之間的比較。
我們主要從初始費用、操作、性能、標度、動作速度、抗腐蝕、操作安全性、維修、故障安全性售后保證，維護，手動操作這些方面來展開全面的比較。
從費用上來說，氣動執行器價格相對低廉，電動執行器則相對貴些，這樣可以減少了氣動工程的造價
操作上電動執行器很難改變行程，而氣動則是采用模塊化，允許調節或數字控制。
性能上氣動適應頻繁滿負載動作，電動受電動機帶載能力和每小時最多啟動數量限制。氣動執行器工作周期長，保證2百萬次左右動作。氣動執行器可以精確可重復控制，0.25%精度。
標度上電動執行器較為復雜，電動執行器上力矩開關，限制開關，在安裝上非常復雜，需要專業人士。
動作速度上講氣動可以做出調整，電動執行器是固定的。閥門的開關速度可獨立設定。
抗腐蝕：氣動執行器采用內部、外部環氧涂層，電動執行器采用外部標準噴漆，電動執行器進水會導致構件的損壞。
操作安全性，氣動執行器不需要電源，而電動執行器一般是采用220V或者3相電380V電源?？梢哉f明電動執行器在潮濕工作的環境中危險系數大些，氣動則不受影響。
在維修上，氣動執行器簡單，因為只有一個運動的部件，而電動執行器的部件比較多，要專業的人士才維修。
售后保證上任何執行器不正常工作，可以再無電源或氣源情況下修理或更換。在維護上，氣動執行器可以不需要油脂，
電動執行器需要大量的油脂。手動操作上，失去了電源都可以實現手動操作。
目前電動執行器是我們主流的執行器而氣動執行器也不會被淘汰。都有著自己的有點和缺點。
