浮動軟密封球閥Q41F

更新：2017-08-28 14:55:27??????點擊：
  • 品牌：???瑞奇閥門
  • 型號：???Q41F
  • 在線訂購
  • 掃描對應二維碼進一步了解浮動軟密封球閥Q41F產品
產品介紹

Q41F 型 PN16~PN63 浮動軟密封球閥

【產品用途】
Q41F 型 PN16~PN63 浮動軟密封球閥用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
【產品特點】
1、在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過
2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝
【性能參數】

型號
Q41F-16C
Q41F-25C
Q41F-16P
Q41F-25P
工作壓力（MPa）
1.6~2.5
適用溫度（℃）
≤180
適用介質
水、蒸汽、油品
弱腐蝕性介質
材料
閥體、閥蓋
碳素鋼鑄鋼
鉻鎳系不銹鋼
球體、閥桿
鉻/鉻鎳/鉻鎳鉬系不銹鋼
鉻鎳系不銹鋼
密封圈
柔性石墨墊圈/316＋柔性石墨墊圈
填料
聚四氟乙烯

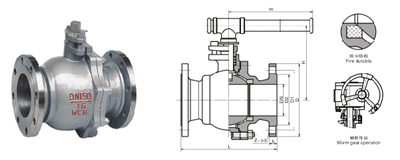

PN1.6MPa 主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160

PN2.5MPa 主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175

PN4.0MPa 主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190

PN6.4MPa 主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250

PN10MPa 主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
Wt(Kg) 6.5 7 10 15 18 25 32 46 75
