一、用途:
動力式排氣閥(動力式高速進排氣閥)可防止浮球在高速氣流中被吹起而堵塞排氣口,造成排氣閥失效。為防止發口被吹堵,傳統式高速進排氣閥在入口設置護筒,使閥門在結構上變得復雜。動力式高速進排氣閥結構簡單。工作可靠、不管氣壓多大、氣流速度多快都不會堵。
二、特點:
分析了高速進排氣閥的啟閉特性,介紹了一種新型動力式高速進排氣閥的結構設計、工作原理、性能特點與應用.該閥克服了普通大口徑進排氣閥存在的缺陷。
動力式高速進排氣閥安裝于有可能高速進排氣的地方,當充水時可以高速地排除管道中的空氣,在管道放空時吸入空氣保持排水通暢;在有可能產生水錘的時候使空氣自動進入,避免產生負壓,防止或減緩水錘的危害。
三、技術參數:
1、公稱通徑:25mm~300mm
2、公稱壓力:1.0MPa、1.6MPa、2.5MPa 、4.0Mpa
3、適用介質:清水
4、介質溫度:0~100℃
四、動力式排氣閥尺寸:

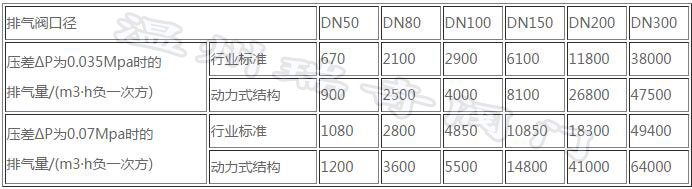

動力式排氣閥的排氣量與行業上其他排氣閥標準規定值的比較(圖1)
圖1
