鍛鋼閘閥Z41H

更新：2017-08-20 16:20:16??????點擊：
  • 品牌：???瑞奇閥門
  • 型號：???
  • 在線訂購
  • 掃描對應二維碼進一步了解鍛鋼閘閥Z41H產品
產品介紹
【產品用途】
鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質

【執行標準】
設計規范：JB/T 7746、API602
結構長度：JB/T 7746、工廠規范
承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗：JB/T 9092、API598
壓力-溫度：GB/T 9131、ANSI B16.34
產品標識：GB/T 12220、MSS SP25
供貨規范：JB/T 7928

【性能規范】
試驗項目
強度試驗
密封試驗
氣密封試驗
適用溫度（℃）
適用介質
1.6
2.4
1.73
0.6
≤425
水、蒸汽、油品
2.5
3.8
2.75
4.0
6.0
4.4
6.4
9.6
7.04
10.0
15.0
11.0
16.0
24.0
17.6
800Lb
21.0
15.4
≤200
腐蝕性介質

【主要零部件材料】
零件名稱
零部件材料
閥體、閥蓋
25
閘板、閥瓣
2Cr13
閥桿
2Cr13
密封圈
1Cr13+HF
填料
柔性石墨
墊片
18-8/柔性石墨
螺栓
35/35CrMo

主要外形和連接尺寸

公稱通徑 主要外形尺寸和連接尺寸
L d S L1 T L2 H D0
Z41H-16C   Z41H-25   Z41H-40   Z11H-16C   Z11H-25   Z11H-40   Z61H-16C   Z61H-25   Z61H-40
15 90 13 22.5 10 1/2 15 151 118
20 100 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 120 28 43 14 1? 21 201 166
40 135 36 49 15 1? 21 227 180
50 155 45 61 16 2 25 253 180
Z41H-64   Z11H-64   Z61H-64
15 90 13 22.5 10 1/2 15 151 118
20 100 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 130 28 43 14 1? 21 212 180
40 150 36 49 15 1? 21 231 180
50 155 45 61 16 2 25 253 180
Z41H-100   Z11H-100   Z61H-100
15 90 13 22.5 10 1/2 15 151 118
20 100 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 130 28 43 14 1? 21 212 180
40 150 36 49 15 1? 21 231 180
50 155 45 61 16 2 25 253 180
Z41H-160 Z11H-160 Z61H-160
15 90 13 22.5 10 1/2 15 151 118
20 160 18 28.5 11 3/4 17 182 130
25 120 23 34.5 12 1 19 197 150
32 130 28 43 14 1? 21 212 180
40 150 36 49 15 1? 21 231 180
50 155 45 61 16 2 25 253 180

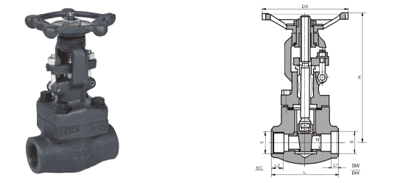

【結構圖片】
