節流截止放空閥FJ41

更新：2017-09-21 17:12:20??????點擊：
  • 品牌：???瑞奇閥門
  • 型號：???FJ41
  • 在線訂購
  • 掃描對應二維碼進一步了解節流截止放空閥FJ41產品
產品介紹
【產品用途】
FJ41 型 PN16~PN160 節流截止放空閥廣泛應用于石油、天然氣、煤氣、石油液化氣及煉油、機場、化工、油氣儲運等的管道上作閉路裝置

【產品特點】
1、本閥是一種新型的節流、截止、放空產品，該閥門采用籠形迷軍團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點
2、閥門采用雙重密封（硬、軟質密封）使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損，雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長
3、閥座的密封面采用錐度密封，有利于閥門自身清洗附在密封面上的臟物
4、閥門的閥瓣上設置了平衡孔，活塞式密封，保證了啟/閉全壓差條件下穩定操作，開啟輕便靈活、啟閉扭矩小
5、節流截止放空閥和雙作用式節流閥同時具有節流與截止（密封為零泄漏）作用節流部位與密封面分開，以減小氣流對密封的沖刷
6、雙作用式節流截止閥還具有多級節流功能，節流壓差大，能適用于高壓下的節流與截止
7、填料采用帶自密封能力的V形填料結構，無需調節，開、關極為輕便。填料函處設有輔助密封油脂注入結構，使閥門填料密封性能可靠
8、本閥門可以進行在線維修，管線可以帶壓狀態下更換填料等一系列易損件
9、本閥在閥門的底部設置了較大的排污孔，必要時要以打開，清理閥內污物

【性能參數】
型號
工作壓力（MPa）
適用溫度（℃）
適用介質
閥體材料
FJ41-16
1.6
≤350
水、蒸汽、油品等
碳鋼
FJ41-25
2.5
FJ41-40
4.0
FJ41-64
6.4
FJ41-100
10.0
FJ41-160
16.0

主要外形和連接尺寸

PN
(MPa) 		DN
(mm) 		尺寸 重量
L H H1 D0
1.6 25 216 243 86 180 17
40 230 265 108 250 24
50 230 346 115 250 27
80 310 409 146 300 52
100 350 433 163 300 60
150 480 521 202 350 125
200 600 594 292 350 165
250 730 621 355 400 285
2.5 25 216 243 86 180 17
40 230 265 108 250 24
50 230 346 115 250 27
80 310 409 146 300 55
100 350 433 163 300 66
150 480 521 202 350 140
200 600 594 292 350 180
250 730 621 355 400 310
4.0 25 216 243 86 180 20
40 230 265 108 250 29
50 230 346 115 250 32
80 310 409 146 300 67
100 350 433 163 300 80
150 480 521 202 350 168
200 600 594 292 350 215
250 730 621 355 400 372
PN
(MPa) 		DN
(mm) 		尺寸 重量
L H H1 D0
6.4 25 216 243 86 180 20
40 230 265 108 250 29
50 230 346 115 250 32
80 310 409 146 300 67
100 350 433 163 300 80
150 480 521 202 350 168
200 600 594 292 350 215
250 730 621 355 400 372
10.0 25 230 245 78 200 29
40 260 265 106 250 42
50 300 287 110 300 55
80 380 409 152 350 95
100 430 433 169 350 120
150 559 531 225 400 240
200 660 709 321 500 310
250 787 817 399 500 530
16.0 25 230 215 78 200 35
40 260 265 105 250 50
50 300 237 110 300 65
80 390 414 155 350 116
100 450 440 175 350 145

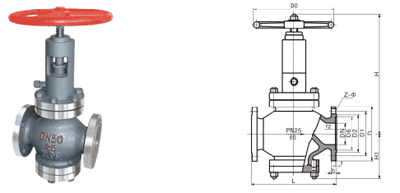

【結構圖片】
